MIQ/C6 модуль на 6 аналогових виходів

Опис

MIQ / C6 на 6 аналогових виходів 0 / 4-20 мА

Модуль виходу MIQ / C6 оснащений шістьома програмованими струмовими виходами.

• Аналоговий вихід (реєстратор)

• ПІД-регулятор

Токовий вихід підключається до датчика.

При підключенні струмових виходів, можливо проводити моніторинг датчиків і управління ними.

У класичному виконанні корпусу модуля MIQ MIQ / C6 маємо такі ж характеристики, що й всі модулі MIQ, щодо стабільності, герметичності і стійкості до впливу природних умов. Виробник і в цій моделі передбачив широкі можливості по установці (установка шляхом стикування, навісна установка, установка на напрямних рейках і т.д.).

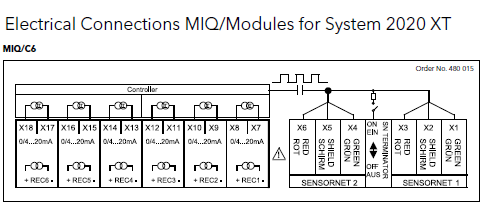

2 порти для підключення датчиків / інших модулів.

Додаткова інформація

Бренд	WTW

характеристики

Модель	Модуль MIQ/C6
З'єднання модулів MIQ спереду	Комбіноване механічне та електричне підключення для швидкого стикування та зняття MIQ / TC 2020 3G Термінал / контролер (налаштований як термінал) та для стикування додаткових модулів
З'єднання модулів MIQ ззаду	Комбіноване механічне та електричне підключення для швидкого з'єднання з модулями MIQ, до 3 модулів у якості блоку, встановленого в стек
Кабельні канали	4 гвинтових кабельних сальників M 16 x 1,5
Підключення терміналів	Гвинтові клемні планки Площа клем для одножильних проводів: 0,2 ... 4,0 мм² Площа клем для гнучких проводів: 0,2 ... 2,5 мм²
Мережеві підключення датчика IQ	Підключення терміналів для IQ Sensor Net доступні на кожному модулі та можуть використовуватися за потреби: - для підключення датчиків - як вхід / вихід або для проходу/розгалуження кабелю IQ Sensor Net
Інші функції	Два світлодіоди, жовтий і червоний, для контролю робочої напруги IQ Sensor Net; з'єднання для IQ Sensor Net, інтегрована функція локальної ідентифікації; вбудований клемний резистор, що перемикається (термінатор SN)
Електропостачання	Безпосередньо через IQ Sensor Net
Навколишні умови	Робоча температура: -20 °C....+55 °C Температура зберігання: -25 °C....+65 °C
Матеріал корпусу	Полікарбонат з 20% скловолокна
Рейтинг захисту	IP 67 Відповідно до NEMA 4X (не для прямих з'єднань трубопроводів). Трубопроводи повинні бути з'єднані гнучкими адаптерами (CC-Box), відповідно до адаптерів CC-PM
Розміри (ШхВхГ)	144 мм x 144 мм x 52 мм
Вага	500 гр
Електромагнітна сумісність	EN 61326-1, клас B; FCC клас А
Інтегрований захист від перенапруги	Відповідно до EN 61326-1 посилений захист від перенапруги для всієї системи, реалізований у кожному компоненті
Підключення середнього кабелю	IQ Sensor Net кабель SNCIQ або SNCIQ / UG (підземний кабель з додатковим покриттям з ПВХ): 2-провідний з екраном; 2х0,75 мм²; Шнур для легкого підключення екрана: 0,75 мм²; стійкий до тиску до 10 bar
Характеристики з'єднань	Передача енергії та даних за допомогою двопровідної техніки; стійкий до зворотної полярності; Комплексний контроль екранування ЕМС; топологія кабелю в системі IQ Sensor Net, якщо потрібно, напр. у вигляді лінії, дерева, зірки, кратної зірки; загальна довжина кабелю: максимально 1000 м (без посилення сигналу), з модулем посилення сигналу MIQ / JBR додатково 1000 м (максимально 3000 м)
Гарантія	3 роки
