MIQ/IC2 модуль зовнішніх сигналів

MIQ/IC2 модуль для підключення зовнішніх сигналів.

MIQ / IC2 модуль для підключення не більше двох зовнішніх сигналів 0 / 4-20 мА. Модуль має можливість під’єднати до мережі IQ Sensor NET два зовнішні пристрої і аналізатора.

Модуль струмового входу MIQ / IC2 дає два струмових виходи 0/4 … 20 мА для системи IQ SENSOR NET з’єднання зовнішніх вимірювальних приладів відбувається через їх струмовий вихід. Вимірювані значення зовнішніх вимірювальних приладів відображаються, реєструються і обробляються як вимірюється значення від датчиків IQ SENSOR NET.

Зовнішні вимірювальні прилади:

Вимірювальні датчики WTW
Вимірювальні датчики інших виробників
Вимірювальні датчики із захистом від вибуху через електроживлення / роз’єднувач первинного ланцюга
Аналізатори

Стандартний корпус модуля MIQ MIQ / IC2 має такі ж характеристики, що й всі модулі MIQ, а саме стабільність, герметичність і стійкість до атмосферних впливів. Також надається такий же широкий спектр можливостей по установці (стикування, навісна установка, установка на напрямних рейках і т.д.).

Модуль має два порти для підключень датчиків / інших модулів

Бренд	WTW

Модель	Модуль MIQ/IC2
З'єднання модулів MIQ спереду	Комбіноване механічне та електричне підключення для швидкого стикування та зняття MIQ / TC 2020 3G Термінал / контролер (налаштований як термінал) та для стикування додаткових модулів
З'єднання модулів MIQ ззаду	Комбіноване механічне та електричне підключення для швидкого з'єднання з модулями MIQ, до 3 модулів у якості блоку, встановленого в стек
Кабельні канали	4 гвинтових кабельних сальників M 16 x 1,5

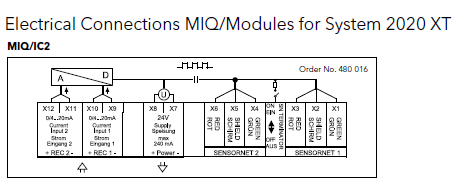

Підключення терміналів	Гвинтові клемні планки Площа клем для одножильних проводів: 0,2 ... 4,0 мм² Площа клем для гнучких проводів: 0,2 ... 2,5 мм²
Мережеві підключення датчика IQ	Підключення терміналів для IQ Sensor Net доступні на кожному модулі та можуть використовуватися за потреби: - для підключення датчиків - як вхід / вихід або для проходу/розгалуження кабелю IQ Sensor Net
Інші функції	Два світлодіоди, жовтий і червоний, для контролю робочої напруги IQ Sensor Net; з'єднання для IQ Sensor Net, інтегрована функція локальної ідентифікації; вбудований клемний резистор, що перемикається (термінатор SN)
Електропостачання	Безпосередньо через IQ Sensor Net
Навколишні умови	Робоча температура: -20 °C....+55 °C Температура зберігання: -25 °C....+65 °C
Матеріал корпусу	Полікарбонат з 20% скловолокна
Рейтинг захисту	IP 67 Відповідно до NEMA 4X (не для прямих з'єднань трубопроводів). Трубопроводи повинні бути з'єднані гнучкими адаптерами (CC-Box), відповідно до адаптерів CC-PM
Розміри (ШхВхГ)	144 мм x 144 мм x 52 мм
Вага	500 гр
Електромагнітна сумісність	EN 61326-1, клас B; FCC клас А
Інтегрований захист від перенапруги	Відповідно до EN 61326-1 посилений захист від перенапруги для всієї системи, реалізований у кожному компоненті
Підключення середнього кабелю	IQ Sensor Net кабель SNCIQ або SNCIQ / UG (підземний кабель з додатковим покриттям з ПВХ): 2-провідний з екраном; 2х0,75 мм²; Шнур для легкого підключення екрана: 0,75 мм²; стійкий до тиску до 10 bar
Характеристики з'єднань	Передача енергії та даних за допомогою двопровідної техніки; стійкий до зворотної полярності; Комплексний контроль екранування ЕМС; топологія кабелю в системі IQ Sensor Net, якщо потрібно, напр. у вигляді лінії, дерева, зірки, кратної зірки; загальна довжина кабелю: максимально 1000 м (без посилення сигналу), з модулем посилення сигналу MIQ / JBR додатково 1000 м (максимально 3000 м)
Гарантія	3 роки
