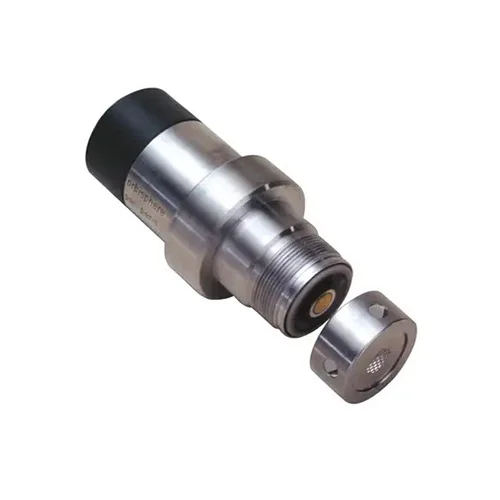

Электрохимические датчики водорода серии 312хх Orbisphere ЕС

Электрохимические датчики водорода Orbisphere предназначены для точного измерения водорода в энергетических и химических отраслях промышленности. Они обеспечивают точное измерение даже следовых концентраций растворенного водорода (предел обнаружения от 0,03 мкг/л). Диапазон измерения H2 определяется типом мембраны. Датчики имеют быстрый отклик, прочную конструкцию для работы в жестких условиях и при высоком давлении пробы. Доступна сертификация ATEX в составе Ex-сертифицированного комплекта для применения во взрывоопасных зонах.

×
ЭКОИНСТРУМЕНТ-КИЕВ

Электрохимические датчики водорода серии 312хх Orbisphere ЕС





    Описание

    Амперометрические (электрохимические) датчики водорода 31210, 31230 и 31240 Orbisphere предназначены для определения концентраций H2 в широком диапазоне, от ультранизких до высоких, в отраслях, где точность измерения критически важна: для мониторинга коррозии в генераторах электростанций, в паросиловом цикле энергетических предприятий (ТЭС, ТЭЦ, промышленные котельные), при химическом производстве и т.д.

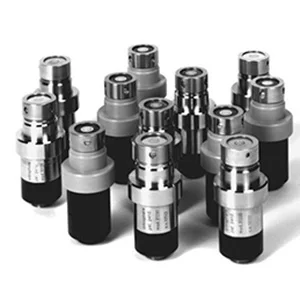

    Модификации датчика согласно max давлению среды

    Артикул 31210

    Давление 50 бар
    Материал корпуса сенсора PEEK
    Материал уплотнительного кольца (O-ring) FKM/FPM

    Артикул 31230

    Давление 100 бар
    Материал корпуса сенсора нержавеющая сталь
    Материал уплотнительного кольца (O-ring) EPDM

    Артикул 31240

    Давление 200 бар
    Материал корпуса сенсора нержавеющая сталь
    Материал уплотнительного кольца (O-ring) EPDM

    Датчик обеспечивает быстрые и точные измерения водорода как в газообразных, так и жидких образцах. Уникальная конструктивная особенность – запатентованный вспомогательный защитный электрод Guard Ring из платины, окружающий рабочий электрод, экранируя его от воздействия других газов и повышая стабильность показаний (электрод имеет практически нулевой остаточный ток при нулевом уровне H₂ и обеспечивает самый низкий предел обнаружения водорода). Сменные винтовые защитные колпачки позволяют эксплуатировать датчик без обслуживания до одного года. Датчик устанавливается непосредственно в линию контроля процесса или в проточную камеру для точечных измерений. Кабель отсоединяется непосредственно у датчика, что упрощает монтаж и обслуживание. Датчики серии пригодны для работы с агрессивными химическими веществами, горячей CIP-мойкой и в условиях высокого давления. Быстрый отклик позволяет оперативно собирать данные. Все датчики работают в диапазоне температур от –5 до 100 °C, имеют сертификацию IP68/NEMA4 и поддерживают подключение кабелем до 1000 м от анализатора.

    Датчики Orbisphere EC доступны с четырьмя типами мембран – в зависимости от условий применения и необходимого диапазона измерений:

    Артикул

    Диапазон измерения растворенного H₂

    Время отклика (Т90 при 25 °C)

    Рекомендуемая скорость потока

    2956A

    Следовые концентрации: 0 – 75 мкг/л

    2 с

    от 50 до 220 мл/мин

    2952A

    Низкая концентрация 0 – 300 мкг/л

    5 с

    от 40 до 200 мл/мин

    2995A

    Средняя концентрация 0 – 3200 мкг/л

    6 с

    от 20 до 70 мл/мин

    29015A

    Высокая концентрация 0 – 32 мг/л

    50 с

    от 20 до 40 мл/мин

    Датчики совместимы со всеми контроллерами серии Orbisphere. Контроллер, кабель датчика, проточная камера или панель заказываются по отдельности.

    Вас может заинтересовать:

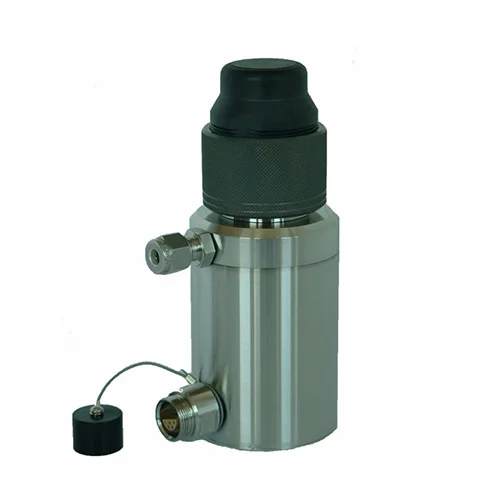

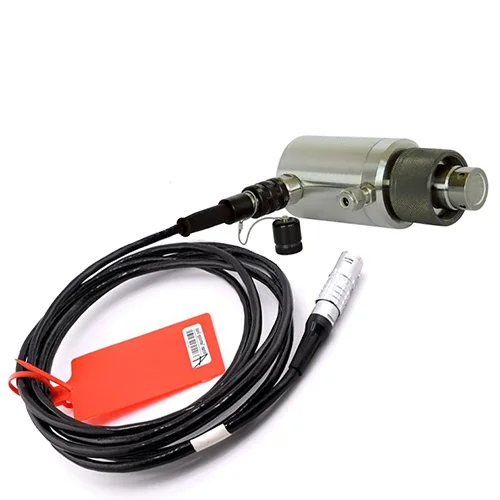

    Датчики водорода на основе измерения теплопроводности Orbisphere TC

    ХАРАКТЕРИСТИКИ
    Температура окружающей среды Устойчивость к температурам от -5 до 100 °C
    Класс защиты IP68/NEMA4
    Давление образца 0 – 200 бар
    Специальные функции Платиновое защитное кольцо
    Вес от 140 до 700 грамм, в зависимости от материала



    Материал корпуса датчика и контактирующих с образцом частей зависит от конкретной модификации.

    Диапазон измерений, время отклика, калибровка и другие условия применения зависят от типа используемых мембран.



    Артикул Давление Материал корпуса сенсора Материал уплотнительного кольца (O-ring)
    3121х 50 бар PEEK FKM/FPM
    3123х 100 бар Нержавеющая сталь EPDM
    3124х 200 бар Нержавеющая сталь EPDM





    Тип мембраны 2956A 2952A 2995A 29015A
    Рекомендуемые применения Следовые концентрации Низкая концентрация Средняя концентрация Высокая концентрация
    Диапазон измерения растворенного H2 0 – 75 мкг/л 0 – 300 мкг/л 0 – 3200 мкг/л 0 – 32 мг/л
    Диапазон измерения газообразного H2 0 Па до 5 кПа 0 Па до 20 кПа 0 Па до 200 кПа 0 кПа до 2000 кПа
    Точность (больше из значений) ±1% от показания или ±0,03 мкг/л, или ±1 Па ±1% от показания или ±0,09 мкг/л, или ±6 Па ±1% от показания или ±1 мкг/л, или ±50 Па ±1% от показания или ±10 мкг/л, или ±1 кПа
    Время отклика (Т90 при 25 °C) 2 с 5 с 6 с 50 с
    Рекомендуемая скорость потока min от 50 до 220 мл/мин от 40 до 200 мл/мин от 20 до 70 мл/мин от 20 до 40 мл/мин
    Рекомендованный расход газообразного образца 0,005 – 3 л/мин (общее значение для всех моделей)
    Уровень радиационной стойкости 2 × 10⁴ советов 10⁸ советов 10⁸ советов –
    Диапазон температурной компенсации 0 – 50°C 0 – 50°C 10 – 45°C 10 – 45°C
    Материал PFA Tefzel Tedlar Saran
    Калибровочный газ: чистый H2 1% 10% 100% 100%
