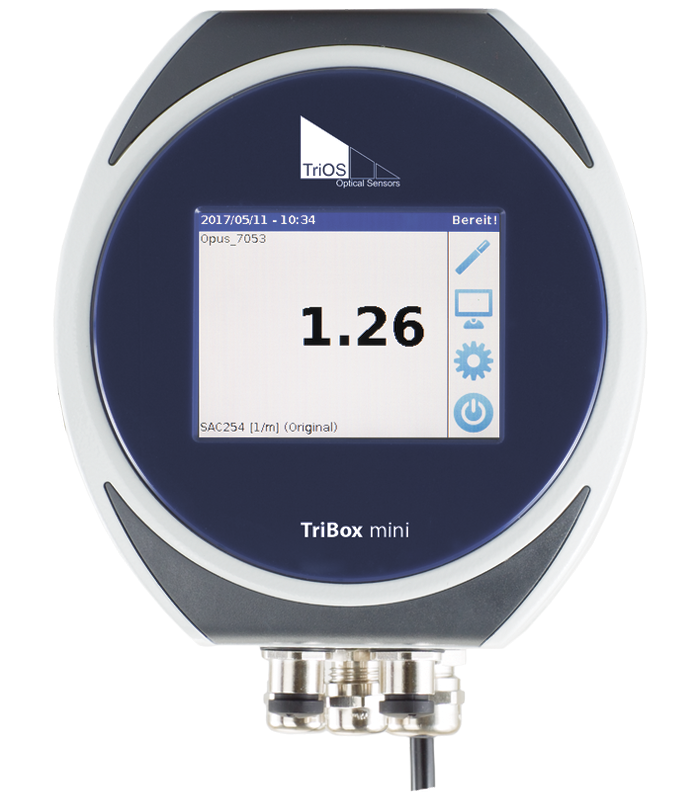

TriBox mini контроллер

Описание

Открытый протокол Modbus RTU
Поддерживает все цифровые датчики TriOS из Modbus
Экономическая альтернатива аналоговым системам
Встроенный регистратор данных с сервисным журналом
WiFi для связи через веб-браузер

TriBox mini – цифровой 2-канальный контроллер с 2 цифровыми входами и 2 x 4…20 мА выходами совместим со всеми цифровыми датчиками TriOS. Все диагностические данные и результаты измерений можно считывать через встроенный веб-браузер.

Детали

Сфера применения	Экологический мониторинг, Контроль сбросов в водный объект, Контроль технологических процессов, Сточная вода
Бренд	Trios

характеристики

Напряжение питания		100 ... 240 В переменного тока, 50 ... 60 Гц, 12 ... 24 В (± 5%) постоянного тока
Потребление		Обычно: 2 Вт, макс: 40 Вт
ДАТЧИКИ
Подключение		2 x M12 промышленных разъемов для датчиков TriOS
Стандарт		RS-232, RS-485
Протокол		Modbus-RTU, TriOS
MODBUS RTU
Сервер RTU		Нет
Клиент RTU		Да (на каждый разъем датчика)
Параметры		Настраивается (по умолчанию: 9600-8-N-1)
MODBUS TCP
Сервер TCP		Да
TCP порт		Настраивается (по умолчанию: 502)
СЕТЬ/USB
Стандарт	TB mini	WiFi IEEE 802.11b/g/n
	TB mini NET	Ethernet IEEE 802.3i
Подключение	TB mini	встроенная WiFi антенна
	TB mini NET	Порт COM2 (правый)
Протокол		TCP/IP
Web интерфейс		Да
USB		Нет
Аналоговые интерфейсы
Аналоговый выход		2 аналоговых выхода, настраивается: 4...20 мА
Нагрузка		Макс. 500 Ω
Клемы подключения		1.5 мм²	16 AWG
Индикатор ошибки		Нет
Дискретный вход / выход
Срабатывание		Нет
Управляющее напряжение		12 В (только для TriOS аксессуаров)
		Клеммы: макс. 2.5 мм2
Реле
Электр. характеристики		1 x реле НО/НЗ (250 В, 2 A)/(30 В, 2 A)
Клемы подключения		Макс. 2.5 мм²	Max. 14 AWG
Очистка сжатым воздухом
Клапан		Опция: внешнее подключение
Экран
Дисплей		3.5 дюймовый емкостный сенсорный (320 x 240 точек)
Светодиоды		5 x статусных светодиодов
Хранение данных
Хранение		Встроенная 2 GB microSD карта
Экспорт данных	TB mini	Через WiFi
	TB mini NET	Через Ethernet
УСЛОВИЯ
Температура рабочая		0...+40 °C
Температура хранения		-20...+70 °C
Относительная влажность		0...95 % (без конденсата)
Класс защиты		IP65
Габариты		150 x 139 x 80 мм
Вес		1.6 кг
Материалы		Корпус: литой сплав алюминия Передняя панель: акриловое стекло (PMMA)
